Prehľad produktu

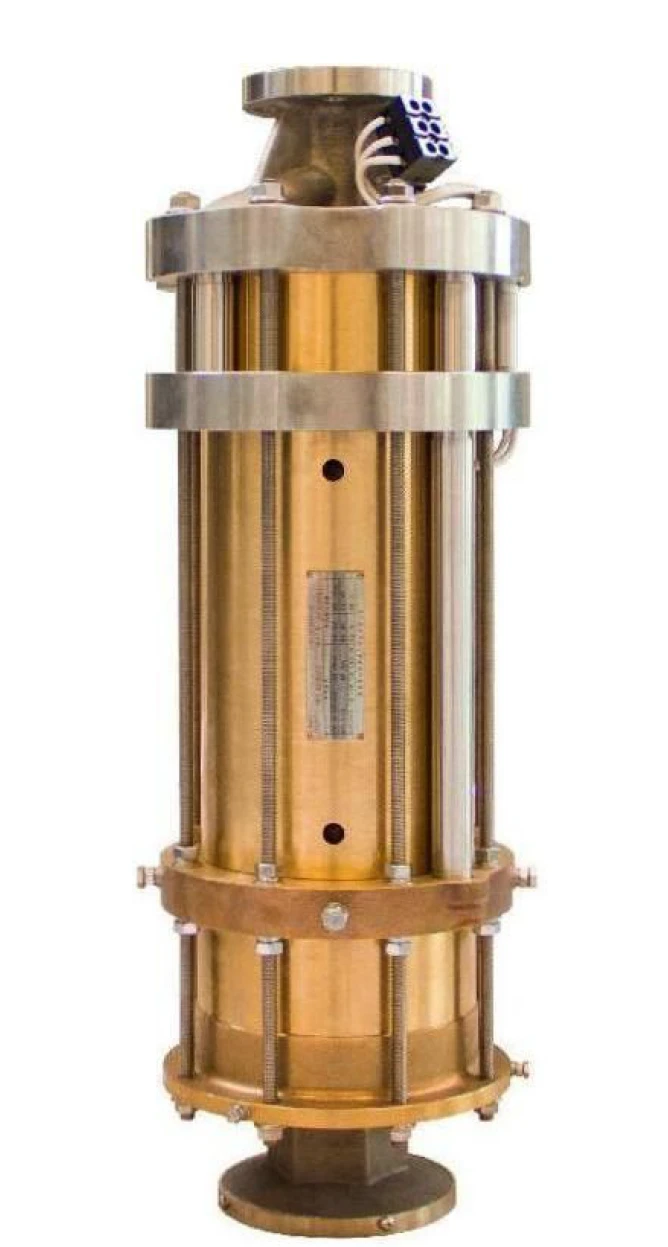

Kryogénne ponorné odstredivé čerpadlo – ponorený typ je vertikálne, plne ponorené odstredivé čerpadlo určené na prepravu a tlakovanie LNG. Čerpadlo a motor pracujú ponorené v kryogénnej kvapaline pre nepretržité chladenie, stabilnú prevádzku a efektívnu- manipuláciu s kvapalinou pri nízkych teplotách v palivových a skladovacích systémoch LNG.

Technické špecifikácie

Model	LYQD 50-150×3	LYQD 50-150×4
Typ štruktúry	Ponorné odstredivé čerpadlo; 3 stupne čerpadla	Ponorné odstredivé čerpadlo ; 4 stupne čerpadla
Typ inštalácie	Vertikálna inštalácia, úplne ponorená do čerpacej vane	Vertikálna inštalácia, úplne ponorená do čerpacej vane
Stredná	LNG (skvapalnený zemný plyn)	LNG (skvapalnený zemný plyn)
Prevádzková teplota	-162 stupňov	-162 stupňov
Dizajnová teplota	-196 stupňov	-196 stupňov
Návrhová prietoková rýchlosť	250 l/min	250 l/min
Rozsah prietokovej rýchlosti	80-400 l/min	80-420 l/min
Dizajnová hlava	300 m	460 m
Maximálna hlava	335 m	506 m
Rozsah rýchlosti	1560-5640 ot./min	1500-6000 ot./min
Požadovaná čistá pozitívna sacia hlava, NPSHr	0.9-2.7 m	0.7-3 m
Vstupný tlak	0,2-0,8 Mpa	0,2-0,8 Mpa
Výstupný tlak	1,4-2,0 Mpa	1,8-2,4 Mpa
Menovitý výkon motora	15 kW	22 kW
Menovité napätie motora	380 V	380 V
Menovitý prúd motora	30 A	50 A
Menovitá frekvencia motora	99 Hz	99 Hz
Menovité otáčky motora	5640 ot./min	5640 ot./min
Požiadavka na kontrolu	Vybavený 1 frekvenčným meničom	Vybavený 1 frekvenčným meničom

Konfigurácia systému

01/

Hydraulická časť čerpadla– Viacstupňové odstredivé obežné kolesá generujú požadovaný prietok a výtlačný tlak.

02/

Ponorený motor s premenlivou frekvenciou– Poháňa čerpadlo počas prevádzky úplne ponorené do kryogénnej kvapaliny na nepretržité chladenie.

03/

Vertikálny stĺpec čerpadla– Podporuje zostavu čerpadla a zabezpečuje stabilnú vertikálnu inštaláciu.

04/

Samo{0}}vyvažovacia zostava rotora– Automaticky vyrovnáva radiálne a axiálne sily, aby sa znížilo opotrebovanie ložísk.

05/

frekvenčný menič (VFD)– Ovláda rýchlosť motora pre nastaviteľný prietok a tlak.

06/

Zostava vypúšťacieho otvoru– Bezpečne dodáva LNG do následného potrubia alebo dávkovacieho zariadenia.

07/

Napájacie a prístrojové káble– Poskytujte elektrickú energiu a prenášajte prevádzkové signály.

08/

Montážna príruba a nosná konštrukcia– Zaistite čerpadlo vo vnútri kryogénnej vane alebo skladovacej nádoby.

Technické výhody

Plne ponorené čerpadlo a motor poskytujú nepretržité kryogénne chladenie, čím zlepšujú prevádzkovú spoľahlivosť a životnosť motora.
Vertikálny dizajn inštalácie zvyšuje stabilitu chodu a zároveň znižuje vibrácie počas nepretržitej prevádzky.
Samo{0}}vyvažovacia hydraulická konštrukcia minimalizuje radiálne a axiálne zaťaženie a predlžuje životnosť ložísk.

Kompatibilita pohonu s premenlivou frekvenciou umožňuje flexibilné nastavenie prietoku a tlaku a zároveň znižuje spotrebu energie.
Viacstupňová odstredivá konštrukcia poskytuje vysoký výtlačný tlak bez potreby dodatočného posilňovacieho zariadenia.
Nízky výkon NPSHr pomáha znižovať riziko kavitácie a zlepšuje stabilitu sania v kryogénnych podmienkach.

Typické aplikácie

Čerpacie stanice LNG

Poskytuje stabilný prenosový tlak LNG pre palivové systémy vozidiel.

Skladovacie zariadenia LNG

Prenáša LNG medzi skladovacími nádržami a technologickým zariadením.

LNG Peak-Holiace zariadenia

Podporuje cirkuláciu kryogénnej kvapaliny počas skladovania a distribúcie.

Malé-terminály LNG

Zaoberá sa operáciami vykladania, prepravy a nakladania LNG.

Systémy kryogénnych procesov

Poskytuje spoľahlivý prenos kvapaliny pre priemyselné kryogénne aplikácie.

Satelitné stanice LNG

Čerpá LNG zo zásobníkov do nadväzujúcich procesných potrubí.

Možnosti inžinierstva a prispôsobenia

Položka prispôsobenia	Dostupné možnosti
Kapacita čerpadla	Prispôsobené podľa požiadaviek toku projektu
Hlava čerpadla	Viacstupňová konfigurácia pre rôzne výstupné tlaky
Výkon motora	Vyberá sa podľa prevádzkových podmienok
Napätie	380V, 400V, 415V, 440V, 460V, 480V alebo prispôsobené
Frekvencia	50Hz / 60Hz
Pohon s premenlivou frekvenciou	Integrované VFD alebo značka{0}}určená zákazníkom
Stupne čerpadiel	Prispôsobený počet etáp
Vlhčené materiály	Nehrdzavejúca oceľ alebo iné kryogénne-materiály
Dizajn tesnenia	Podľa požiadaviek projektu
Ochrana proti výbuchu	K dispozícii sú konfigurácie vyhovujúce ATEX / IECEx
Prístrojové vybavenie	Možnosti monitorovania tlaku, teploty, vibrácií a hladiny
Kontrolný systém	Miestna ovládacia skriňa, ovládanie PLC alebo vzdialené monitorovanie
Komunikačný protokol	Modbus, Profibus, Profinet, Ethernet/IP atď.
Dĺžka kábla	Prispôsobené podľa hĺbky inštalácie
Štandardná príruba	ANSI, ASME, DIN, EN, JIS alebo GB
Povrchová úprava	Prispôsobený povlak pre vonkajšie nekryogénne časti-
Jazyk dokumentácie	angličtina alebo jazyk-uvedený zákazníkom

Kontrola kvality

Overenie chemického zloženia suroviny

Kontrola vysledovateľnosti materiálu

Presné obrábanie rozmerovej kontroly

Test dynamického vyváženia obežného kolesa

Kontrola sústrednosti rotora

Test izolačného odporu motora

Test elektrického výdržného napätia (Hi-Pot).

Skúška hydrostatickým tlakom

Test hydraulického výkonu čerpadla (prietok, dopravná výška a účinnosť)

Test prevádzky s premenlivou frekvenciou

Overenie funkčnosti-pri nízkej teplote

Záverečná kontrola továrne a kontrola dokumentácie

Súlad a priemyselné štandardy

ATEX 2014/34/EU

Certifikácia pre zariadenia používané v potenciálne výbušných atmosférach.

IECEx

Medzinárodná certifikácia pre elektrické zariadenia-chránené proti výbuchu.

CCS (China Classification Society)

Certifikácia pre námorné a pobrežné zariadenia.

ISO 9001:2015

Systém manažérstva kvality pre riadené výrobné procesy.

FAQ

Otázka: Aké informácie sú potrebné na výber modelu?

Odpoveď: Typické údaje zahŕňajú teplotu LNG, požadovaný prietok, výtlačný tlak, hĺbku inštalácie, vstupný tlak, napájanie a umiestnenie projektu.

Otázka: Poskytujete technickú podporu pre systémovú integráciu?

A: Áno. Poskytujeme výber čerpadla, technickú dokumentáciu, návod na inštaláciu, podporu pri uvedení do prevádzky a prevádzkové odporúčania.

Otázka: Ako je čerpadlo zabalené na export?

Odpoveď: Čerpadlo je chránené-materiálmi proti vlhkosti a zabalené v drevených debnách-bez fumigácie, vhodných na medzinárodnú námornú alebo leteckú prepravu.

Otázka: Aké platobné podmienky akceptujete?

Odpoveď: Naše štandardné podmienky sú 30% záloha T / T a 70% zostatok pred odoslaním. V prípade dlhodobej spolupráce-môžeme prediskutovať ďalšie spôsoby platby.

Otázka: Aké exportné dokumenty môžete poskytnúť?

Odpoveď: Môžeme poskytnúť obchodnú faktúru, baliaci zoznam, nákladný list, osvedčenie o pôvode, správu o kontrole kvality, certifikáty ATEX / IECEx / CCS (ak je to vhodné) a ďalšie dokumenty potrebné na colné odbavenie.
