Prehľad produktov

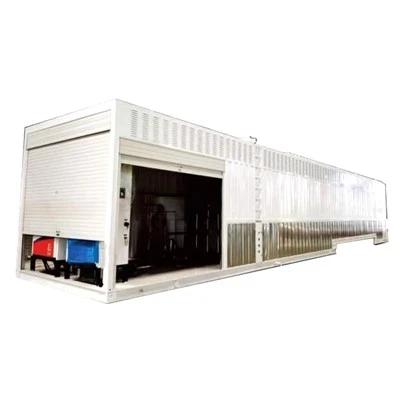

Naša čerpacia stanica LNG integruje skladovanie, odparovanie, reguláciu tlaku a dávkovanie do jedinej, zjednotenej-výkonnej platformy. Každá stanica je navrhnutá pre bezproblémové medzinárodné nasadenie a je 100 % pred-zmontovaná a vo výrobe-otestovaná, aby sa minimalizovala réžia stavebného inžinierstva a inštalácie na mieste-.
Rýchle nasadenie:Mechanická a elektrická inštalácia môže byť dokončená do 7 dní od príchodu na miesto (za predpokladu, že základy, stavebné práce a inžinierske siete sú úplne pripravené).
Globálny súlad:Plne vyhovuje požiadavkám certifikácie ASME (sekcia VIII), CE-PED, ISO 16924 a ATEX pre nebezpečné oblasti.
Údaje o parametroch
|
Parameter |
Špecifikácia 30 m³ |
Špecifikácia 60 m³ |
|
Pracovné médium |
skvapalnený zemný plyn (LNG) |
|
|
Celková kapacita úložiska |
30 m³ |
60 m³ |
|
Typ izolácie |
Vysoko-vákuová viac{1}}vrstvová izolácia |
Vysoko{0}}vákuová perlitová izolácia |
|
Konfigurácia čerpadla |
1 jednotka |
2 jednotky |
|
Max. Výtlak čerpadla |
340 l/min |
680 l/min |
|
Prevádzkový tlak |
1,6 MPa |
1,6 MPa |
|
Presnosť merania |
±1.0% |
±1.0% |
|
Dizajnová teplota |
-196 stupňov |
-196 stupňov |
|
Inštalovaný výkon |
15 ~ 25 kW |
30 ~ 45 kW |
|
Úroveň hluku |
55 dB alebo menej |
55 dB alebo menej |
|
Hodnotenie odolnosti proti výbuchu- |
Exd ⅡB T4 |
Exd ⅡB T4 |
|
Kontrolný systém |
Plne automatické riadenie PLC |
Plne automatické riadenie PLC |
Funkcie systému
Integruje skladovanie, čerpanie a dávkovanie LNG do jednej stopy. Výrazne znižuje-potrubie a kabeláž na mieste, čím sa zaisťuje rýchlejšie uvedenie do prevádzky v porovnaní s alternatívami deleného{2}}systému.
Technika: Všetky komponenty chladiacej skrine-sú určené na nepretržitú prevádzku pri -162 stupňoch (až do -196 stupňového štrukturálneho hodnotenia). Vysokovákuová izolácia minimalizuje tvorbu varu a tepelné straty.
Vyrobené podľa prísnych protokolov zabezpečenia kvality v súlade s ASME Sec VIII a ISO 16924. Obsahuje automatizované rozhrania ESD (Emergency Shutdown).
Podporuje tankovanie-za sebou-do ťažkých{2}}vozidiel so stabilnou optimalizáciou tlaku a proaktívnym riadením výparov, aby sa minimalizovali prevádzkové prestoje.
Prémiový dodávateľský reťazec komponentov
Zabezpečujeme globálnu prevádzkyschopnosť a maximálnu dostupnosť tým, že naše stanice vybavujeme medzinárodnými komponentmi -prvej úrovne:
Riadiaca architektúra
PLC systémy Siemens s možnosťou diaľkovej diagnostiky.
Kryogénne ventily a prístrojové vybavenie
Kryogénne ventily Flowserve / Fitok / Swagelok a vysielače Rosemount.
Čerpací subsystém
Medzinárodne značkové-ponorné kryogénne čerpadlá s vysokým prietokom. (Na základe zmluvy o objednávke je k dispozícii vysledovateľný kusovník s číslami tepla a certifikátmi materiálu.)
Integrovaná bezpečnostná a blokovacia matica
Bezpečnosť je zakomponovaná do každej vrstvy nášho dizajnu lyžiny prostredníctvom plne automatizovanej matice blokovania:
Viac{0}}bodový systém ESD:Pneumatické núdzové uzatváracie ventily (ESD) umiestnené na skladovacích, čerpacích a výdajných linkách.
Detekcia plynu a plameňa:Nepretržité monitorovanie úniku horľavého plynu (CH₄) integrované s vizuálnym/zvukovým alarmom a automatickým blokovaním ventilácie.
Zmiernenie pretlaku:Dvojité{0}}bezpečnostné poistné ventily (SRV) s automatickými 3-cestnými prepínacími ventilmi pre nepretržitú prevádzkovú dobu prevádzky počas údržby.
Typické aplikácie
Podporuje nepretržité tankovacie koridory-pre ťažké nákladné autá.
Ideálne pre regióny bez siete plynovodov.
Naše lyžiny úspešne fungujú pri teplotách od -30 stupňov do +45 stupňov .
Globálna podpora životného cyklu
Prostredníctvom štruktúrovanej technickej podpory zmierňujeme{0}}riziká cezhraničného obstarávania.
Pred{0}}dodaním FAT:Zákazníci dostanú kompletný dátový balík Factory Acceptance Test (FAT) (vrátane tlakových skúšok, záznamov NDT a rádiografických správ) a overenie HD videom pred odoslaním zariadenia.
Logistika:Štandardizované dimenzovanie lyžín zaisťuje štandardnú kompatibilitu námornej nákladnej dopravy bez prekročenia špeciálnych prepravných rozmerov, čím sa výrazne znižujú náklady na dopravu.
FAQ
Otázka: Aké osvedčenia o zhode poskytujete?
Odpoveď: Plne v súlade s ASME sekciou VIII, CE{0}}PED, ATEX a ISO 16924. Kompletné certifikačné dokumentácie sú dodávané spolu so zásielkou.
Otázka: Kto sú vaši dodávatelia komponentov-prvej úrovne?
Odpoveď: Spolupracujeme výhradne so svetovými-výrobcami, aby sme zabezpečili globálnu dostupnosť náhradných dielov. Naša štandardná zostava obsahuje PLC Siemens spárované s kryogénnymi ventilmi Flowserve, Fitok alebo Swagelok a vysielače Rosemount. Ku každej obchodnej zmluve je priložený plne sledovateľný kusovník.
Otázka: Ako overíte kvalitu pred odoslaním?
Odpoveď: Prostredníctvom 100% výrobného testu. Dostanete kompletný balík FAT: tlakové skúšky, NDT záznamy a HD video overenie pred odoslaním.
Otázka: Aké sú požiadavky na prepravu a inštaláciu?
Odpoveď: Veľkosť pre štandardnú námornú prepravu (žiadne príplatky za nadmerný náklad). Konštrukcia šmyku Plug-and{2}}play umožňuje 7{4}}dňové nastavenie na mieste prostredníctvom základných pripojení.
Otázka: Ako sa rieši zahraničná technická podpora?
Odpoveď: 12-mesačná záruka + 24/7 diaľková diagnostika PLC + expresná letecká doprava pre urgentné náhradné diely.
