Prehľad produktov

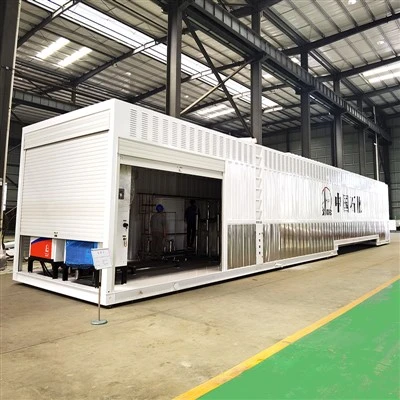

Plniaca stanica LNG All{0}}v{1}}jednom je modulárny, na lyžiach{2}}namontovaný integrovaný systém navrhnutý na bezpečné skladovanie LNG, automatické tlakovanie a tankovanie vozidla. Konsolidáciou kryogénnej skladovacej nádrže, ponoreného čerpadla LNG, dávkovača, procesného potrubia a bezpečnostných riadiacich systémov do jedného konštrukčného rámca umožňuje toto riešenie rýchle nasadenie infraštruktúry s minimálnym-projektovaním na mieste.
Údaje o parametroch
|
Parameter |
Špecifikácia 30 m³ |
Špecifikácia 60 m³ |
|
Pracovné médium |
skvapalnený zemný plyn (LNG) |
|
|
Celkový objem nádrže |
30 m³ |
60 m³ |
|
Typ izolácie nádrže |
Vysoko{0}}vákuové viacvrstvové{1}}obalenie |
Vysoko{0}}vákuová perlitová izolácia |
|
Počet čerpadiel |
1 jednotka |
2 jednotky |
|
Max. Prietok |
340 l/min |
680 l/min |
|
Prevádzkový tlak |
1,6 MPa |
1,6 MPa |
|
Presnosť merania |
±1.0% |
±1.0% |
|
Konštrukčná teplota potrubia |
-196 stupňov |
-196 stupňov |
|
Celkový výkon |
15 – 25 kW |
30 – 45 kW |
|
Hluk |
Menej ako alebo rovné 55 dB(A) |
Menej ako alebo rovné 55 dB(A) |
|
Hodnotenie odolnosti proti výbuchu- |
Ex d IIB T4 / Trieda I, Div 1 |
Ex d IIB T4 / Trieda I, Div 1 |
|
Režim ovládania |
Plne automatické riadenie PLC |
Plne automatické riadenie PLC |
Hlavné technické vlastnosti
Konsoliduje všetky kľúčové subsystémy do jedného posilneného rámca, čím sa znižuje{0}}stavebná práca a skracuje sa čas uvedenia do prevádzky v porovnaní s tradičnými rozdelenými inštaláciami.
Vysoko{0}}vákuová viacvrstvová-izolácia udržuje rýchlosť statického odparovania zvyčajne pod 0,15 % za deň, čím sa minimalizuje odvetrávanie-odplynu (BOG) počas období s nízkym-obrátkom.
Spĺňa štandardy zóny 1/triedy I divízie 1-odolné voči výbuchu a využíva centrálne PLC naprogramované na aktiváciu pneumatických núdzových uzatváracích ventilov (ESD) okamžite po zistení úniku.
Proces-kritické kryogénne ventily a nástroje pochádzajú od zavedených svetových značiek, ako sú RegO, Herose alebo Emerson, aby sa zabezpečila prevádzková spoľahlivosť a lokálna dostupnosť dielov.
Technické inovácie a logistika
Tepelná účinnosť
Pokročilá retencia vákua znižuje samočinné natlakovanie{0}}až o 40 %, čím sa výrazne znižuje strata plynného produktu a predlžuje sa doba zdržania.
Klimatická všestrannosť
Pole-preverené pre stabilnú prevádzku od -40 stupňov do +55 stupňov, čo zaisťuje spoľahlivosť v arktických banských aj púštnych prostrediach.
Flexibilita komponentov
Podporuje otvorené{0}}prispôsobenie architektúry na integráciu klientom{1}}preferovaných značiek (napr. Parker, Endress+Hauser) pre bezproblémovú údržbu vozového parku.
Zjednodušená logistika
Štandardizované pre námornú konfiguráciu 40ft Flat Rack (FR) alebo Open Top (OT), čím sa zjednodušuje globálna preprava a znižujú sa náklady na prepravu.
Typické aplikačné scenáre
Naše modulárne stanice LNG sú navrhnuté tak, aby riešili výzvy v oblasti infraštruktúry naprieč ťažkým priemyslom na celom svete:
Ťažobné operácie:Poskytovanie spoľahlivého, ťažkého{0}}dopĺňania paliva pre veľké-ťažobné nákladné autá na odľahlých miestach mimo siete- s extrémnym podnebím.
Logistika a Fleet Huby:Rýchle nasadenie pozdĺž zelených nákladných koridorov na podporu komerčných sietí prepravy ťažkých{0}}kamiónov bez zdržania pri výstavbe tradičných staníc.
Industrial Peak-Holenie a virtuálne potrubia:Slúži ako lokalizované uzly distribúcie energie pre továrne a vzdialené komunity.
Kontrola tretej strany a podpora dodržiavania pravidiel{0}
Náš výrobný závod funguje podľa prísnych protokolov riadenia kvality ISO 9001. Na podporu medzinárodných regulačných schválení vítame a uľahčujeme továrenské audity, overovanie vysledovateľnosti materiálu (MTC) a 100 % ne{3}}deštruktívne testovanie (NDT) previerky správ o zvaroch nezávislými inšpekčnými orgánmi vrátane SGS, TÜV, Bureau Veritas (BV) alebo Intertek.
FAQ
Otázka: Aké sú špecifické požiadavky na prípravu miesta pred príchodom šmyku?
Odpoveď: Stačí pripraviť rovný betónový základ dimenzovaný na celkovú prevádzkovú hmotnosť (výkresy poskytnuté naším tímom) a pripojiť hlavný zdroj napájania. Všetky vnútorné potrubia, prístrojové vybavenie a kabeláž sú 100 % vopred{2}}uvedené do prevádzky a tlakovo{3}}testované v našej továrni.
Otázka: Ako systém zvláda varný-plyn (BOG) počas dlhotrvajúcich období nízkeho{1}}obratu?
Odpoveď: Integrovaný bezpečnostný rozdeľovač automaticky presmeruje BOG späť do kvapalnej fázy prostredníctvom pod{0}}chladiacej slučky alebo bezpečne riadi odľahčenie tlaku prostredníctvom automatických odvzdušňovacích ventilov pripojených k bezpečnostnému systému PLC.
Otázka: Môže byť stanica rozšírená alebo premiestnená, ak sa zmenia naše požiadavky na lokalitu?
A: Áno. Modulárny štrukturálny rám-umožňuje odpojiť, zdvihnúť a premiestniť celú stanicu na nové miesto s nulovým štrukturálnym poškodením a minimálnymi úpravami.
Otázka: Poskytuje sa školenie pre našich miestnych operátorov týkajúce sa bezpečnosti a každodennej údržby?
Odpoveď: Áno, poskytujeme plnú podporu pri uvedení do prevádzky. Dokumentácia zahŕňa komplexné digitálne prevádzkové príručky, bezpečnostné kontrolné zoznamy a videoškoliace moduly-za{2}}krokom pokrývajúce denné kontroly a núdzové protokoly.
Otázka: Aká je štandardná doba záruky a technickej podpory?
Odpoveď: Ponúkame štandardnú 12-mesačnú záruku od dátumu uvedenia do prevádzky alebo 18 mesiacov od odoslania, podľa toho, čo nastane skôr. Technická podpora počas životného cyklu je k dispozícii 24 hodín denne, 7 dní v týždni prostredníctvom nášho diagnostického tímu na diaľku.
